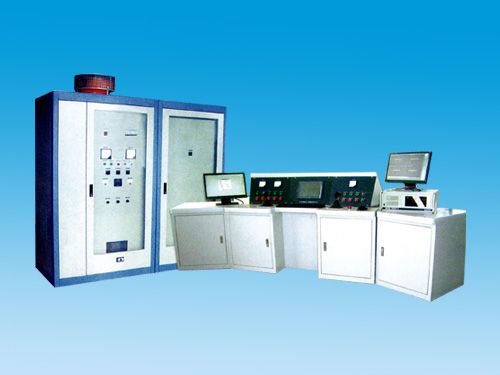

直流調速系統

系統介紹：

    本電控系統采用德國西門子公司生產的6RA70系列全數字直流調速裝置的控制單元作為晶閘管的觸發裝置或根據用戶需要采用原裝整流功率單元。根據用戶需求，晶閘管裝置可配置成單組6脈動、并串聯12脈動。如選用12脈動，當一組晶閘管裝置發生故障時，可切換為6脈動運行。這種配置對于直流電動機來說，性價比高，便于保養和維護，得到了廣大用戶的認可。主控、監控及安全保護系統選用三菱公司FX2N(或西門子公司原裝S7)系列可編程控制器，采用雙PLC控制形成網絡系統，實現控制的智能化。

系統采用方案：

    直流提升機電控系統一般采用電樞或磁場可逆方案。我們根據客戶的需要來選定相應的配置來滿足客戶的

要求。

  方案1：

單組6脈動直流調速電控設備，使用于電動機≤800kw以下的礦井提升機。

  方案2：

并聯12脈動直流調速電控設備，使用于500kw≤電動機≤2500kw的礦井提升機。

  方案3：

串聯12脈動直流調速電控設備，使用于500kw≤電動機≤2500kw的礦井提升機。

全數字調節系統的功能配置：

1、交流側進線電壓與整流變壓器的二次側電壓相匹配；

2、設有交流側過壓保護；

3、帶阻容吸收裝置及主回路絕緣監測；

4、帶快熔保護。

系統采用方案：

B、全數字調節系統可實現的功能：

1、手動、自動速度給定值；

2、起動防沖擊控制(“s”型給定曲線)；

3、速度、電流雙閉環系統；

4、具有錯向保護功能；

5、過壓、欠壓保護；

6、設置系統參數功能；

7、輕重故障綜合并參與控制；

8、自帶為電動機磁場供電的調節功能；

9、故障自診斷功能(缺相、欠壓、增轉、欠磁等50種以上)；

10、快熔熔斷顯示。

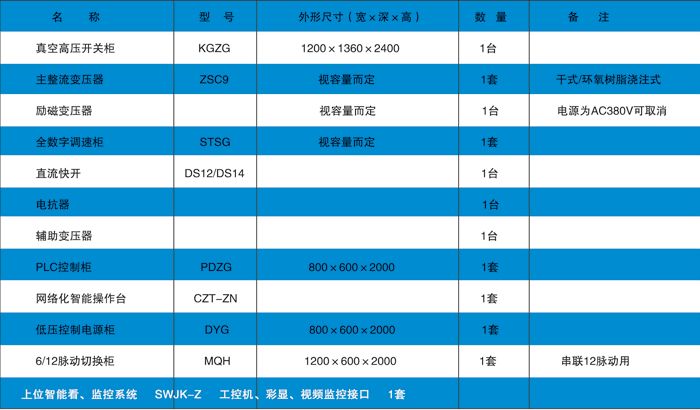

規格型號：
